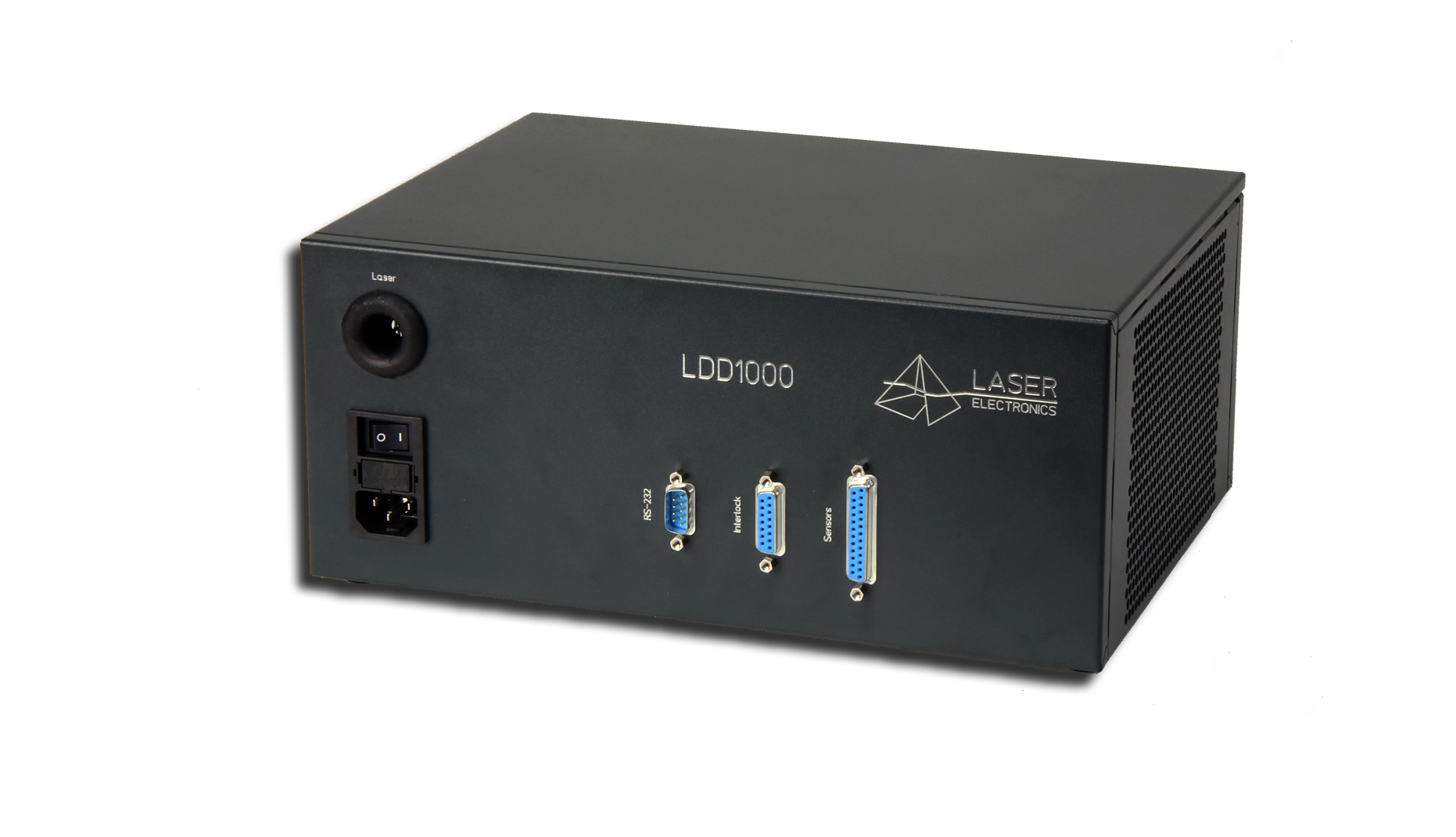

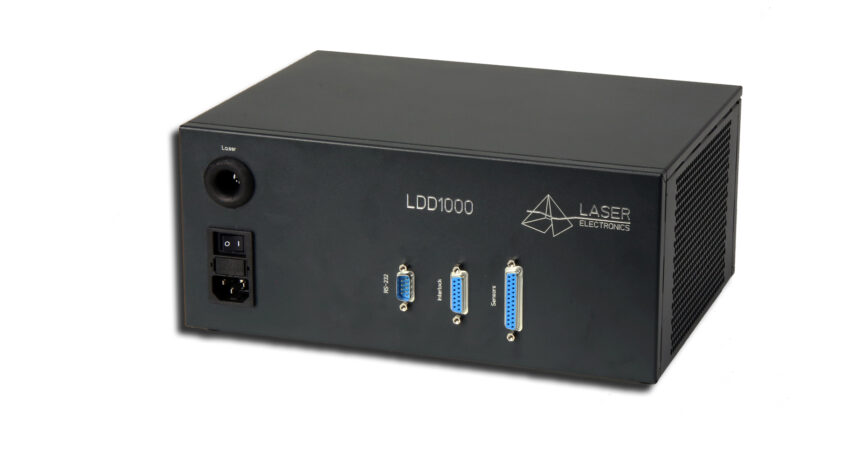

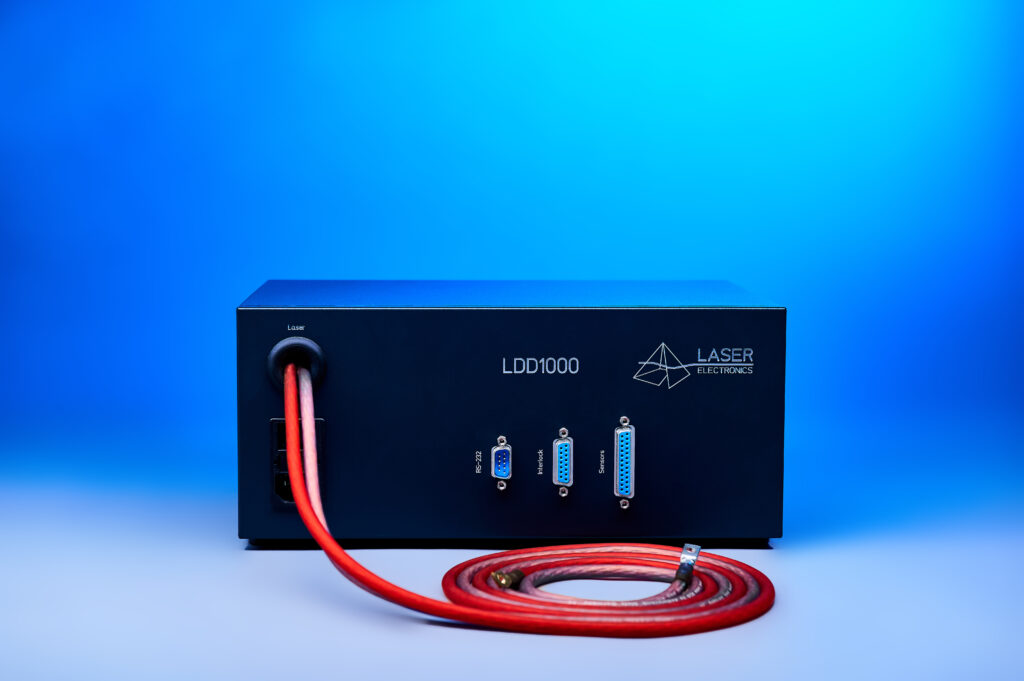

Laserdiodentreiber LDD1000

Beschreibung
Der LDD1000 bietet eine Laserstromquelle für CW- und Pulsbetrieb für Hochleistungslaserdioden, Laserarrays und Laserstacks bis zu 100 A bei maximal 6V.

Intuitives Benutzerfreundliches Interface
Ein interner Mikroprozessor bietet die Flexibilität und den Komfort einer Softwaresteuerung. Unser LabView-basiertes Programm LETSoft kann zur Steuerung genutzt werden. Alle Parameter können über die RS-232-Schnittstelle eingestellt werden.

Eingebaute Features zum Schutz der Laserdiode
Der LDD1000 zeichnet sich durch fortschrittliche Schaltkreise zum Schutz der Laserdiode und des Controllers aus. Die Safety Features beinhalten Überspannungsschutz, Netzfilter, eine Ausgangsverzögerung und einen Hardware-Interlock. Außerdem schließt ein Relais den Laserausgang kurz, wenn der LDD1000 abgeschaltet wird. Zusätzlich wird der Strom abgeschaltet, wenn die Lasertemperatur ein vom Benutzer definiertes Temperaturfenster über- oder unterschreitet.

Laserrampenfunktion
Das Gerät ermöglicht rampenförmige Laserleistung. Diese steigt linear zum eingestellten Wert über die eingestellte Zeit. Damit können verschiedene Intervalle von ansteigender und konstanter Leistung angelegt werden.

Modulation des Laserdiodenstroms
Externe Eingänge erlauben analoge Modulation und externes Triggering. Ein interner Pulsgenerator ermöglicht die digitale Modulation. Die maximale Modulationsfrequenz des Laserstroms liegt bei 100 Hz.

Power Monitor
Das Gerät verfügt über einen Monitorausgang, dessen signal den tatsächlichen Laserdiodenstrom anzeigt. Das Signal reicht von 0 V bis +10 V. Transferfunktion: 10 A / V.

Quasi Power Setting / Monitoring
Da der Lasertreiber Stromgesteuert ist, kann die Laserleistung nicht direkt eingestellt werden. Dafür kann der Nutzer zwei Kalibrierpunkte in der P/I-Kennlinie angeben. Der LDD1000 berechnet dann aus der eingegebenen Leistung den einzustellenden Strom und aus dem gemessenen Strom die tatsächliche Leistung. Damit kann dann ausgewählt werden, ob der Laserstrom oder die Laserleistung eingestellt wird

Fehlerindikation
Im Falle eines auftretenden Fehlers, wie bspw. dem Überschreiten der eingestellten Temperaturintervalls, wird der Laserstrom sofort abgeschaltet und eine Fehlermeldung an den PC gesendet.

Unterstützte Temperatursensoren
Der LDD1000 funktioniert mit den folgenden drei Sensortypen: NTC, PT100, PT1000.
